Guia técnico · Integração industrial
Trocar um sensor de contagem parece simples até você perceber que "sensor de contagem" não é um protocolo — é uma categoria. Dentro dela, existem pelo menos três formas diferentes de saída elétrica, e escolher a errada significa o sensor fisicamente ligado, mas o CLP não enxergando pulso nenhum. Este artigo é sobre entender push-pull, PNP e NPN antes de especificar ou trocar um sensor.
Um sensor de contagem de 3 fios (ou o equivalente em 4 pinos, com um pino reservado) sempre tem alimentação positiva, alimentação negativa (0V/GND) e uma saída de sinal. A diferença entre PNP, NPN e push-pull está em como essa saída se comporta eletricamente quando o sensor detecta uma peça.
Quando ativa, a saída do sensor se conecta internamente ao +V. A carga (a entrada do CLP, no caso de integração) fica ligada entre a saída e o 0V. É o padrão mais comum em CLPs europeus e na maior parte da automação industrial brasileira.
O oposto: quando ativa, a saída se conecta internamente ao 0V. A carga fica ligada entre o +V e a saída. É comum em equipamentos de origem asiática e em alguns sistemas legados.
Consegue fazer as duas coisas — dependendo de como a entrada do CLP está configurada, o sensor entrega o sinal como se fosse PNP ou como se fosse NPN. Na prática, é o sensor se adaptando ao controlador, e não o contrário.
| Critério | PNP | NPN | Push-Pull |
|---|---|---|---|
| Compatibilidade com CLP | Entradas PNP apenas | Entradas NPN apenas | Entradas PNP ou NPN |
| Carga conectada entre | Saída e 0V | Saída e +V | Depende da entrada do CLP |
| Risco de incompatibilidade | Alto se o CLP for NPN | Alto se o CLP for PNP | Baixo — funciona nos dois casos |
| Uso comum | Automação europeia/BR | Automação de origem asiática | Projetos que precisam de flexibilidade |

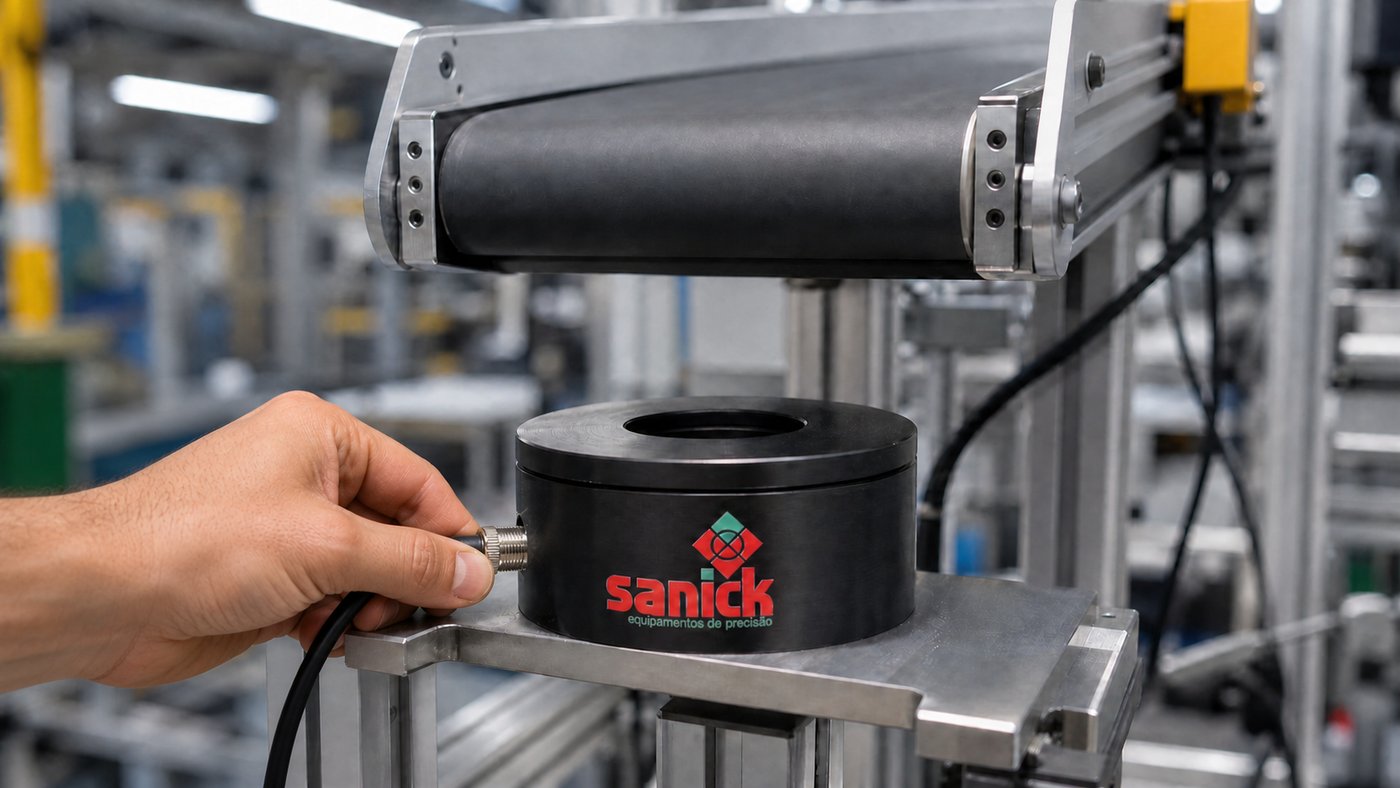

A saída do Sanick Intelicount (Pino 4 do conector M12) é push-pull, com corrente máxima de 160 mA. Na prática, isso significa que o mesmo sensor funciona tanto em linhas com CLP configurado como PNP quanto NPN, sem precisar de um modelo diferente pra cada caso — o que importa especialmente pra quem integra o sensor em máquinas que podem ser vendidas com controladores de fabricantes diferentes.
Não é padrão universal. Sensores de origem asiática frequentemente vêm em NPN. Confira a ficha técnica antes de especificar substituição.
Alimentação correta (Pinos 1 e 3) não garante que a saída (Pino 4) seja compatível com a entrada do CLP. PNP num CLP configurado como NPN simplesmente não gera pulso reconhecido.
Push-pull é uma categoria própria, capaz de operar nos dois modos. Tratá-lo como PNP puro pode levar a specs de corrente ou compatibilidade erradas num projeto de integração.
Como sei se meu CLP é PNP ou NPN?
Consulte a documentação técnica do CLP ou do módulo de entrada digital — geralmente especifica "sourcing" (PNP) ou "sinking" (NPN) na entrada usada.
Um sensor push-pull funciona em qualquer CLP?
Funciona com entradas PNP ou NPN, que cobre a grande maioria dos controladores industriais. Vale sempre confirmar a corrente máxima suportada pela entrada do seu CLP contra a especificação do sensor (160 mA no caso do Sanick Intelicount).
Dá pra trocar um sensor PNP por um push-pull sem alterar a fiação?
Na maioria dos casos sim, já que o push-pull é compatível com a lógica PNP. Mas confira sempre a pinagem específica do conector antes de substituir fisicamente.
Onde encontro a tabela completa de pinagem do conector M12?
No manual técnico completo do Sanick Intelicount, com a função de cada pino e a cor de referência do cabo.
